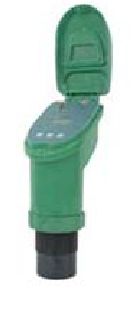

超声波物位计的工作原理是由换能器（探头）发出超声波脉冲遇到被测介质表面被反射回波被同一换能器接收，转换成电信号。超声波脉冲以声波速度传播，从发射到接收到超声波脉冲所需时间间隔与转换器到被测介质表面的距离成正比。此距离值S与声速C和传输时间T之间
的关系可以用公式表示：
S = C 乘以 T / 2 。
产品特点>>
1.由于采用了微处理器和独特的EchoDiscovery回波处理，超声波物位计可以应用于各种复杂工况。
2.“虚假回波学习”功能使得仪表在多个虚假回波的工况下，可正确地确认真实回波，获得准确的测量结果。
3.换能器内置温度传感器，可实现测量值的温度补偿。
过程连接
-过程连接WPUM304 螺纹、法兰
-过程连接WPUM308 螺纹、法兰
-过程连接WPUM315 吊架或锁紧法兰、不锈钢316L
材料
-换能器 PTFE、PU/PC
-换能器密封 硅胶
-外壳 塑料PBT-FR;铝
-外壳和外壳盖之间的密封 硅橡胶
-外壳上用于ViewPoint的视窗 聚碳酸酯
-接地端子 不锈钢
重量
-WPUM304和308 1.8～3.0kg(取决于过程连接和外壳)
-WPUM315 2.7～5.0(取决于过程连接和外壳)
供电电压
两线制
-WPUM304和308两线制
-非防爆 15～35V DC
-本安防爆 15～30V DC
-WPUM315两线制 20～36V DC
功耗 max 22.5mA
允许纹波
-＜100Hz Uss＜1V
-＜100Hz～100KHz Uss＜10mV
四线制
供电电压 24V Dc±10%
功耗 max.4VA,2.1W
输出参数
输出信号 4～20mA/HART
分辨率 1.6μA
故障信号 电流输出不变；20.5mA;22mA;3.8mA
-两线制负载电阻 见下图
-四线制负载电阻 500欧姆
积分时间 0～99秒，可调
两线制负载电阻图
特征参数
盲区
-WPUM304 0.3m
-WPUM308 0.4m
-WPUM315 0.5m
测量距离 液体
-WPUM304 4m
-WPUM308 8m
-WPUM315 15m
超声波频率
-WPUM304 55KHz
-WPUM308 55KHz
-WPUM315 35KHz
测量间隔 ＞2秒（取决于参数设置）
调整时间 ＞3秒（取决于参数设置）
发射角
-WPUM304和WPUM308 5.5°
-WPUM315 3°
分辨率 1mm
重复 3mm
精度 0.2%或0.5%（满量程）
工作存储及运输温度 -40～+70℃
过程温度（探头部分的温度） -40～+70℃
-相对湿度 ＜95%
-压力 Max.1bar
-耐振 机械震动10m/S2 ,10～150Hz
电缆参数
电缆入口/插头 1个M20×1.5电缆入口(电缆直径5～9mm),一个盲
堵M20×1.5
弹簧接线端子 用于导线横截面2.5mm2
|
